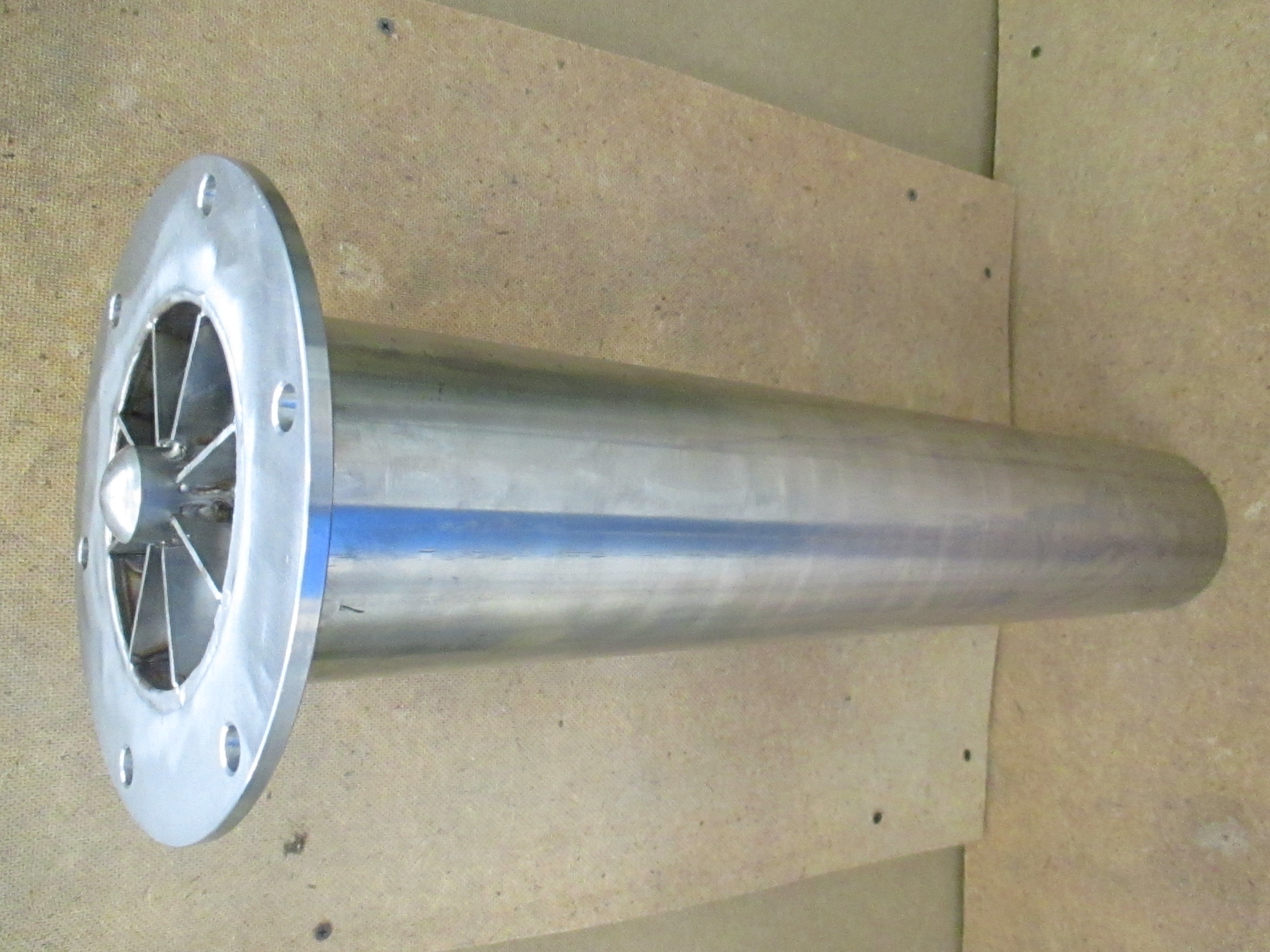

Заказать Прямоточные центробежные элементы тип ЭЦ-Г(Ж) в Казани от производителя

НазначениеРазделение сред , очистка от механических примесей

Перепад давления на элементе, МПаНе более 0,001

Рабочее давление, МПаДо 16,0

Рабочая среда1) Газ и жидкость (дегазация), очистка от мех. примесей 2) Жидкость и жидкость (разделение жидкостей) ), очистка от мех. примесей

Рабочая температура, °СОт -40 до +790

Тонкость фильтрации номинальная, мкм20 мкм и более

Обозначение элементов центробежных:

ЭЦ-100-600-20-Г-С

ЭЦ – элемент центробежный;

100 – диаметр внутренний основного цилиндра;

600 – длина основного цилиндра, мм;

20 – тонкость фильтрации расчетная, мкм;

Г – основная рабочая среда газ (Ж – жидкость);

С – исполнение элемента с выходным соплом.

Основной ряд стандартных диаметров рабочих цилиндров– 85, 100, 129, 155

Основной ряд стандартных размеров длины рабочего цилиндра – 280, 320, 400, 500, 600, 800, 1000 мм.

Таблица типовых размеров фильтроэлементов типа ЭЦ-Г(Ж).

Тип фильтроэлемента	Диаметр фильтрующей части, мм	Длина фильтрующей части, мм	Предусмотренный адаптер/фланец крепления элемента
Тип ЭЦ-Г(Ж)	85	От 280 до 500	Фланцевый, по согласованию с заказчяиком
	100	От 320 до 600
	129	От 400 до 800
	155	От 600 до 1000

Тип фильтроэлемента

Тип ЭЦ-Г(Ж)

Диаметр фильтрующей части, мм

85100129155

Длина фильтрующей части, мм

От 280 до 500От 320 до 600От 400 до 800От 600 до 1000

Предусмотренный адаптер/фланец крепления элемента

Фланцевый, по согласованию с заказчяиком

Все элементы изготавливаются из нержавеющей стали марок 12Х18Н10Т (AISI 321) или 08Х18Н10 (AISI 304). Возможно по требованию заказчика изготовить центробежные элементы из стали 10Х17Н13М2Т (AISI 316, AISI 316Ti, AISI 316L). Тонкость фильтрации от 10 до 80 мкм (в зависимости от исполнения).

Технические характеристики
