Заказать Фильтры сдвоенные/дуплексные для очистки жидких и газовых сред от механических примесей тип ФС-2(Г) и ФС- 2(Ж) в Казани от производителя

НазначениеОчистка сред от механических примесей

Диаметр условный трубопровода под установку фильтра, Ду, ммОт 15 до 600

Условное давление трубопровода под установку фильтра, Ру, мм (расчетное давление)От 0,6 до 10,0 МПа

Рабочая температура, °СОт -40 до +140

Перепад давления на фильтре, МПаРасчетная величина, задается заказчиком

Рабочая средаГаз, жидкость, газожидкостные смеси

Тонкость фильтрации, мкмОт 80 до 5000 (или от 0,08 до 5 мм)

Конструктивный тип2 (сдвоенный/дуплексный)

Обозначение фильтров сдвоенных дуплексных:

ФС-2-80-2,5-15-Ж

ФС – фильтр сетчатый;

2 – конструктивный тип - «сдвоенный»;

80 – диаметр условный трубопровода, мм;

2,5 – давление условное (расчетное) фильтра, МПа;

15 – тонкость фильтрации, мкм;

Ж – основная рабочая среда жидкость (Г – газ)

Все аппараты соответствуют ГОСТ 34347-2017 и комплектуются паспортом на сосуд работающим под избыточным давлением с заключениями лаборатории по контроля сварных швов, сертификатами на материалы, а также паспортами на внутренние устройства (фильтрующие элементы).

Классическая схема оснащения фильтрами технологических линий подразумевает установку байпасной линии в обход фильтра, чтобы при замене фильтроэлемента не прекращать подачу рабочей среды в тех. процесс. Недостатком данной схемы является отсутствие очистки подаваемой среды при замене фильтрующего элемента в корпусе фильтра (вся среда идет в обход фильтра по байпасной линии), что вызывает дополнительные риски в работе всего технологического оборудования за фильтром.

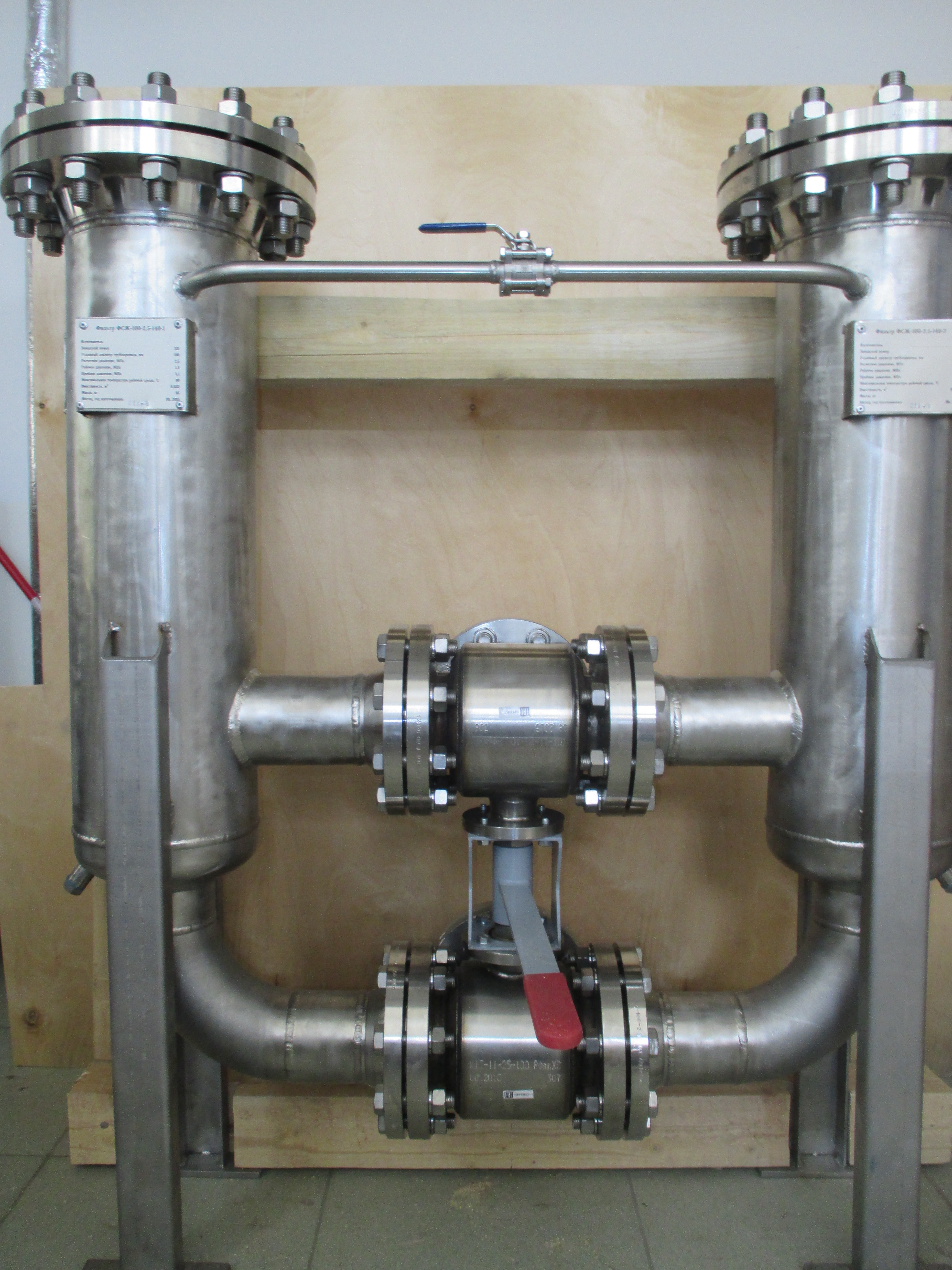

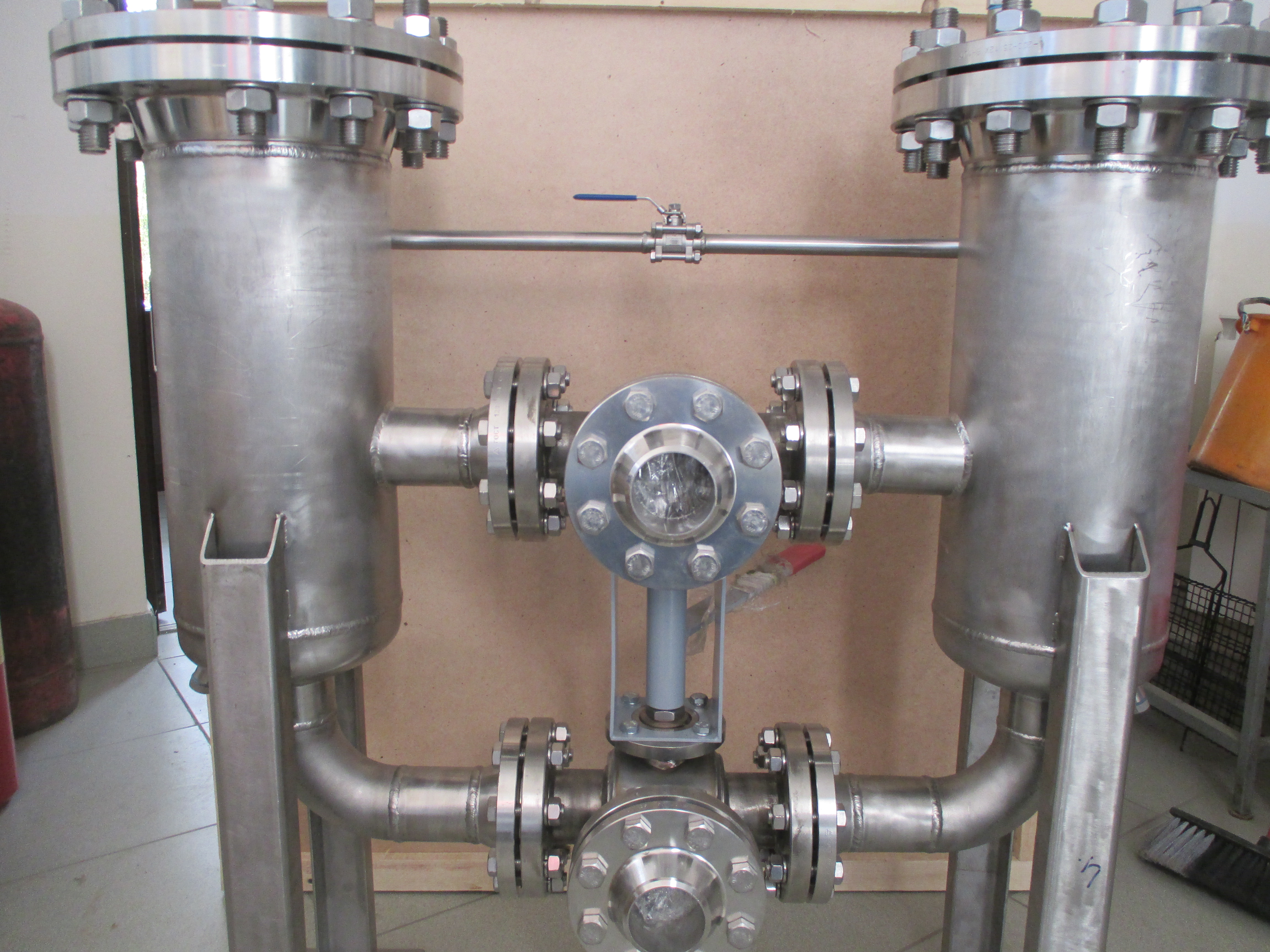

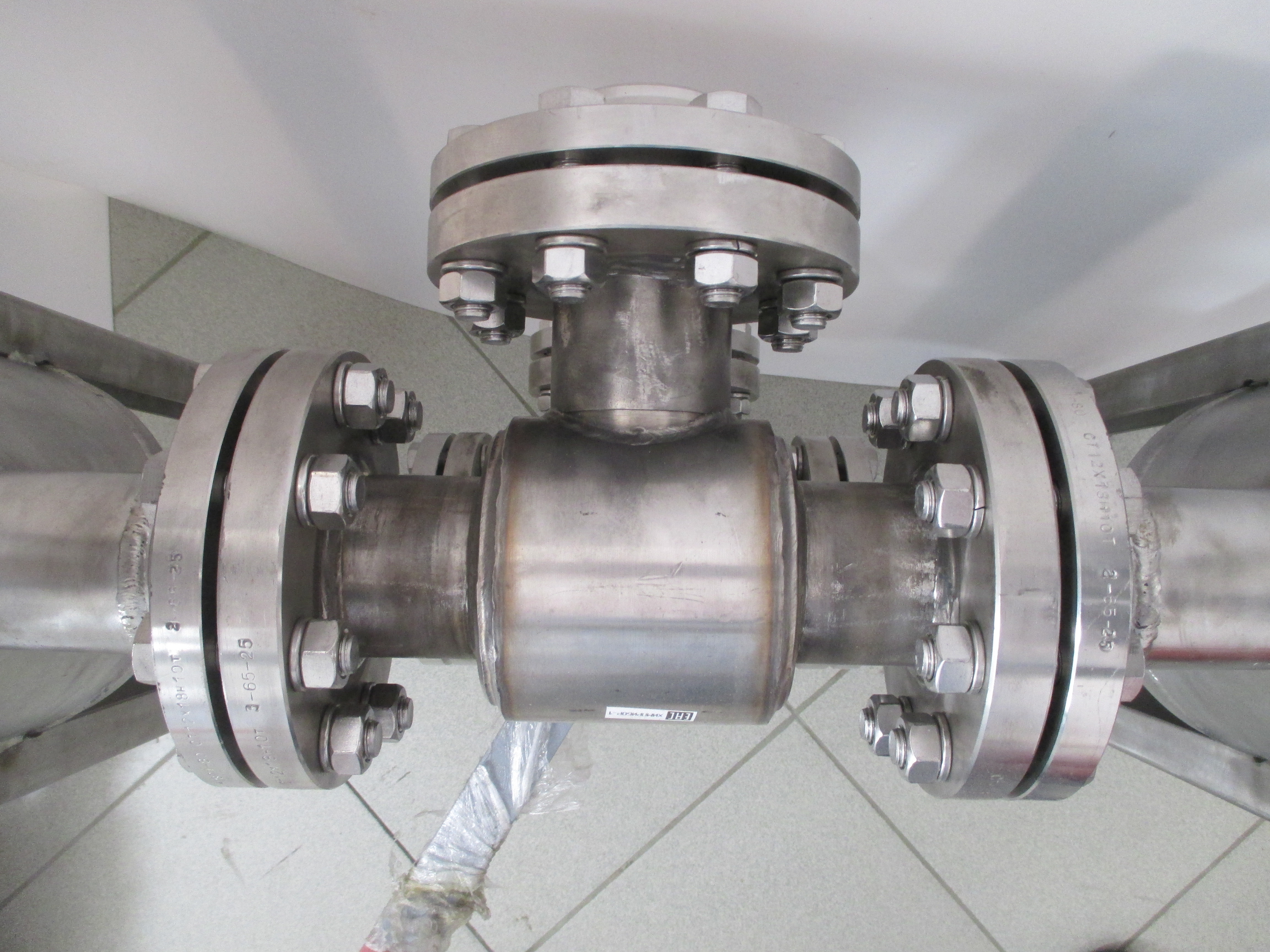

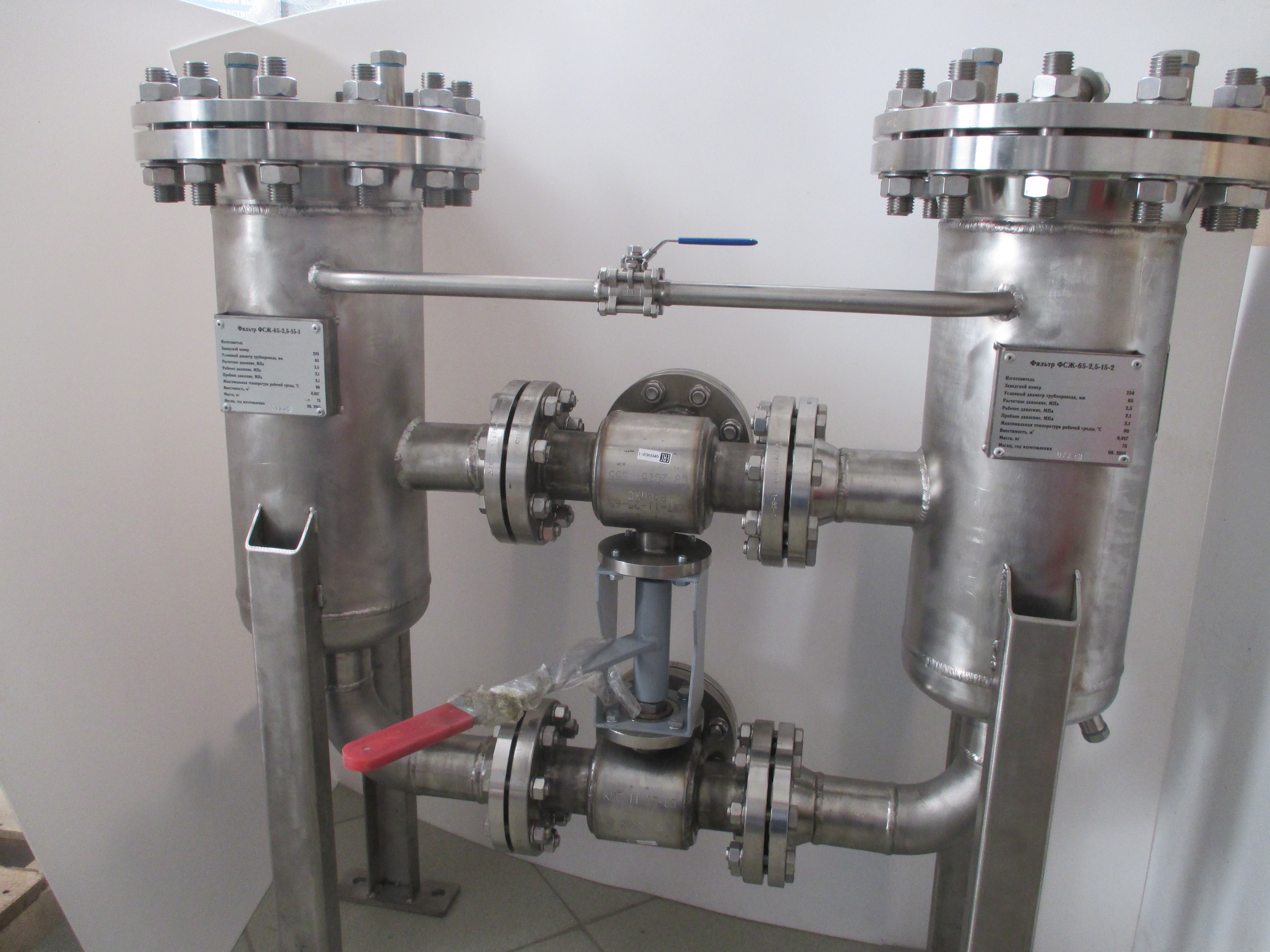

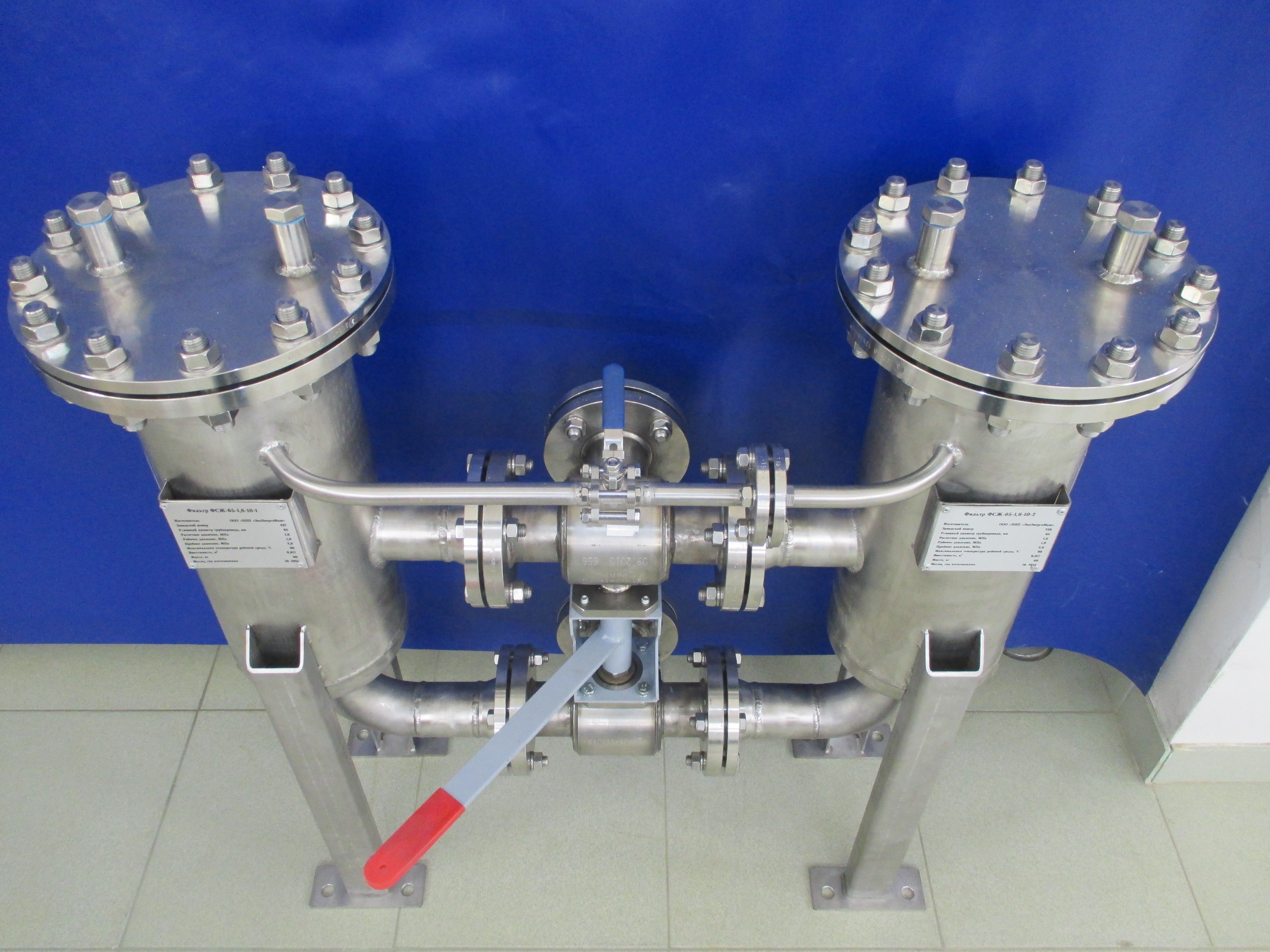

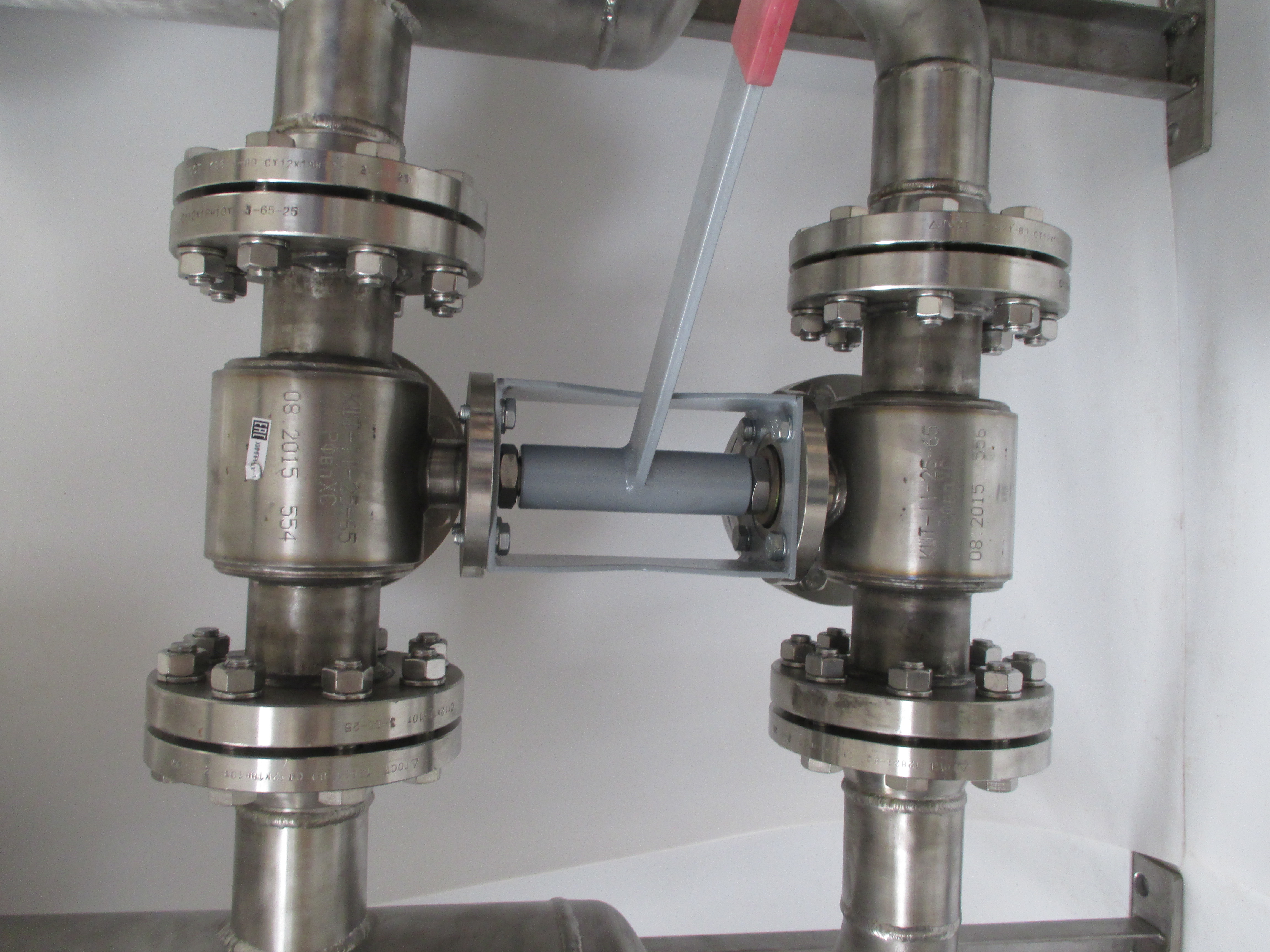

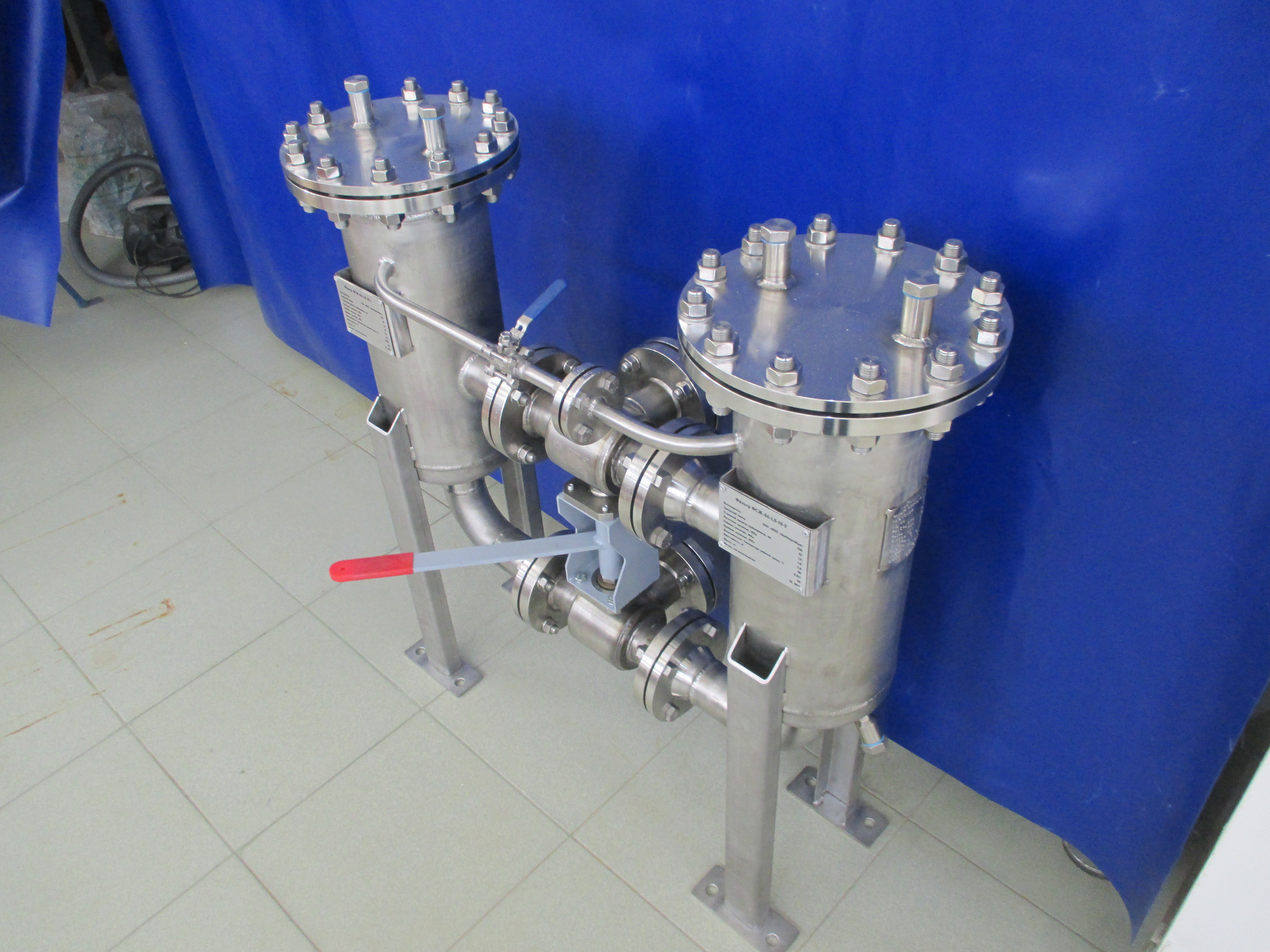

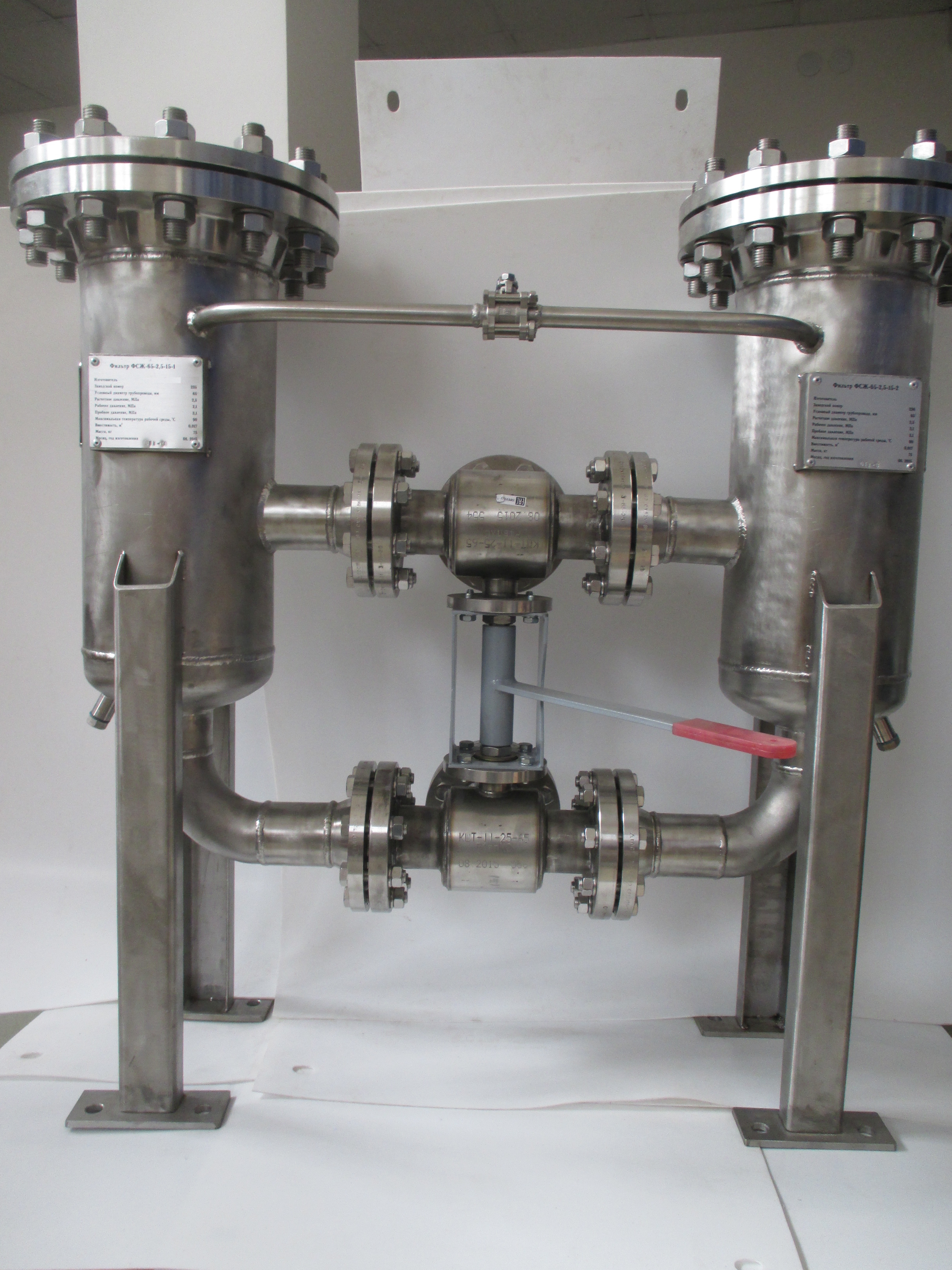

Приемуществом сдвоенной конструкции является возможность обеспечить непрерывную подачу только очищенного среды после фильтра в тех.процесс, благодаря тому, что при замене фильтроэлемента в одном корпусе, среда подается в дублирующий фильтр. Устройство переключения и обвязка фильтра выполнены так, чтобы при переключении с одного фильтра на другой не возникло пульсации давления и дополнительного перепада давления в системе.

Присоединение	Расчетное давление, МПа	Основные габаритные размеры, мм*
А	В	С	D	E
Ду 40	0,6	850	190	340	920	1160
	1,0	850	190	340	920	1160
	1,6	850	190	340	920	1210
	2,5	880	200	340	1000	1230
	4,0	900	210	340	1050	1250
	6,3	900	210	340	1060	1270
Ду 50	0,6	850	190	340	930	1160
	1,0	850	190	340	930	1160
	1,6	850	190	340	930	1210
	2,5	880	200	340	1020	1230
	4,0	900	210	340	1060	1250
	6,3	900	210	340	1080	1250
Ду 65	0,6	870	190	360	990	1180
	1,0	870	190	360	990	1180
	1,6	890	190	360	990	1250
	2,5	920	200	360	1100	1270
	4,0	950	210	360	1130	1300
	6,3	950	210	360	1150	1300
Ду 80	0,6	870	210	380	1100	1180
	1,0	870	210	380	1100	1180
	1,6	890	230	380	1100	1250
	2,5	920	240	380	1180	1270
	4,0	950	240	380	1240	1300
	6,3	950	240	380	1280	1300
Ду 100	0,6	900	250	380	1140	1200
	1,0	900	250	380	1140	1200
	1,6	920	270	380	1190	1270
	2,5	950	280	380	1230	1290
	4,0	980	280	380	1320	1320
	6,3	980	280	380	1390	1320
Ду 125	0,6	1000	300	420	1280	1300
	1,0	1000	300	420	1280	1300
	1,6	1020	310	420	1320	1370
	2,5	1050	310	420	1360	1390
	4,0	1080	320	420	1420	1420
	6,3	1080	320	420	1440	1420
Ду 150	0,6	1040	320	440	1310	1200
	1,0	1040	320	440	1310	1200
	1,6	1060	320	440	1350	1270
	2,5	1090	330	440	1420	1290
	4,0	1120	330	440	1460	1320
	6,3	1120	340	440	1460	1320
Ду 200	0,6	1060	340	480	1450	1220
	1,0	1060	340	480	1480	1220
	1,6	1080	340	480	1480	1290
	2,5	1120	350	480	1520	1320
	4,0	1140	350	480	1560	1340
	6,3	1140	360	480	1600	1340

Фильтры с большим присоединением (Ду250-Ду600) изготавливаются индивидуально. Размеры стандартных фильтров также могут меняться исходя из требований заказчика.

Все корпусы сдвоенных фильтров, а также переключающее устройство изготавливаются как из углеродистой стали (Ст.20, 09Г2С и т.д.), так и из нержавеющей стали (12Х18Н10Т (AISI 321) или 08Х18Н10 (AISI 304)). Возможно по требованию заказчика изготовить фильтры сдвоенные из стали 10Х17Н13М2Т (AISI 316, AISI 316, AISI 316L). Тонкость фильтрации от 3 до 1000 мкм (в зависимости от исполнения).

Технические характеристики
